BOSCH RBM431025 BOSCH F_FLM420RHVD - Modulo de dos reles de alta tension

BOSCH F_FLM420RHVD - Modulo de dos reles de alta tension / Compatible panel 5000 RBM431025 FLM420RHVD

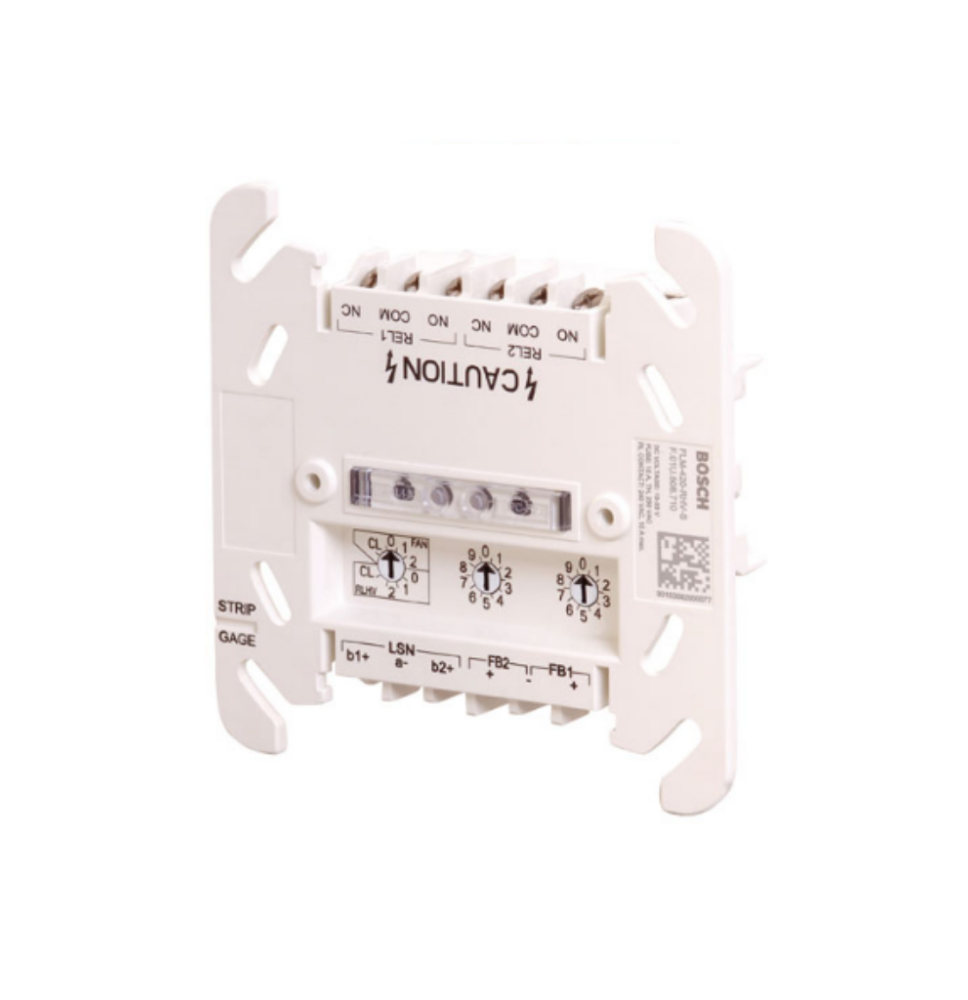

Modulo de dos reles de alta tension con 2 reles FLM420RHVD

Los modulos de interconexion de rele de alta tension FLM420RHV se utilizan para controlar la activacion de elementos externos por ejemplo compuertas cortafuegos

o ventiladores (funcion FAN) mediante la red de seguridad local LSN.

Funciones basicas

Distintos modulos de campo

Dos versiones disponibles para el modulo de campo:

• FLM420RHVS para montaje en superficie con carcasa.
• FLM420RHVD para la instalacion de un carril DIN con adaptador.

Funcion de rele y FAN

Los modulos de campo tienen dos reles de contacto de conmutacion (forma C) para la activacion controlada de elementos externos. Los contactos del rele estan protegidos con fusibles de 10 A integrados en el modulo.

Las cargas maximas del contacto del rele son (los valores se aplican a la carga resistiva):

• 10 A a 120 V CA / 230 V CA / 24 V CC.
• 6 A a 30 V CC.

Interruptores giratorios

Los interruptores giratorios se pueden usar para seleccionar la funcion del rele (RLHV) o la funcion de control del ventilador (FAN) asi como para definir la direccion del modulo de campo.

Seleccion de la funcion (interruptor giratorio 1)

• RLHV Funcion de rele para controlar los elementos externos.
• VENTILADOR Funcion de control de ventilador.

Ajuste de la direccion (interruptores giratorios 1-3)

• 0 0 0 Lazo/ramal en modo LSN improved version con direccionamiento automatico (no son posibles derivaciones en T).
• 0 0 1 - 254 Sistema de lazo/ramal/derivacion en T en modo LSN improved con direccionamiento manual.
• CL 0 0 Lazo/ramal en modo LSN clasico

Caracteristicas de la version LSN improved

Los modulos de campo de la serie 420 proporcionan todas las caracteristicas de la tecnologia LSN improved:

• Estructuras de red flexibles incluyendo derivaciones en T sin elementos adicionales.
• Hasta 254 elementos LSN improved por lazo o ramal.
• Posibilidad de uso de cable sin proteccion.
• Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Mas caracteristicas de rendimiento

El estado de los dos reles se indica mediante un LED rojo y verde.

Planificacion

• Se puede conectar a las centrales de incendios FPA5000 y FPA1200 asi como a las centrales de incendios LSN clasicas BZ 500 LSN UEZ 2000 LSN y UGM 2020.
• Deben tenerse en cuenta los estandares y directrices nacionales durante la fase de diseno.

No esta permitido

• Hacer funcionar los reles con tensiones diferentes (alta y baja tension).
• Colocar dos fases de tension de linea de CA en los contactos del rele.
• La funcion de monitorizacion se puede desactivar en el momento de la entrega y activarse mediante el software del panel.

La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas:

• 2 x 2 conductos para cables pretaladrados para un diametro de hasta 21 mm/34 mm (para tubos).
• 2 x 4 manguitos de goma con diametros de hasta 8 mm.

Ademas hay conductos para cables en la base de la carcasa para montaje en superficie:

• 1 x conducto para cables pretaladrado para un diametro de hasta 21 mm (para tubos)
• 2 x 4 manguitos de goma con diametros de hasta 8 mm.
• Para el funcionamiento de un sistema contra incendios conforme a la norma EN 542 los modulos de interconexion utilizados para activar el equipo de proteccion contra incendios (cuyas salidas no esten controladas) se deben instalar junto al dispositivo a activar o en su interior.

Piezas incluidas

Tipo Cant. Componentes

• 1 FLM-420-RHV-D Modulo de dos reles de alta tension para la instalacion en un carril DIN con adaptador.

Nota: Modulo de dos reles de alta tension con 2 reles FLM420RHVD

Modulo de dos reles de alta tension con 2 reles de salida (230 V) para la instalacion en un carril DIN con adaptador.

Numero de pedido: FLM420RHVD

Principales caracteristicas

• Seleccion de funcion de rele o funcion de control de ventilador.
• Interruptores giratorios para el ajuste manual de direcciones.
• Pantalla de leds para el estado de funcionamiento (puede desactivarse con LSN)
• Fuente de alimentacion a traves de LSN.
• Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupcion de cables.
• Disponible con carcasa para montaje en superficie o adaptador de carril DIN.

Especificaciones

Datos electricos

• Tension de entrada De 15 V CC a 33 V CC (min...max.).
• Consumo de corriente maximo 17 15 mA (funcionamiento normal y activado).
• Periodo de rebote max. del contacto normalmente cerrado 9 ms.
• Corriente de retroalimentacion 1 mA (resistencia RFL R=3 9 k).
• Tension de retroalimentacion Max. 30 VCC.
• Fusibles (F1 F2) 10 A / 250 V.

Carga max. de contacto 10 A a 120 VCA

• 10 A a 230 VCA.
• 10 A a 24 VCC.
• 6 A a 30 VCC.

Datos mecanicos

• Elementos de funcionamiento/indicadores 2 LED (1 x rojo 1 x verde)

Seleccion de funcion y ajuste de direcciones 3 interruptores giratorios para

• Funcion FAN/RLHV.
• Modo LSN clasico o version LSN improved .
• Asignacion de direcciones automatico o manual.
• Conexiones 12 abrazaderas roscadas.

Material de la carcasa

• Modulo LSN PPO (Noryl).
• Carcasa para montaje en superficie Mezcla ABS/PC.

Color de la carcasa

• Modulo LSN Blanquecino parecido a RAL 9002.
• Carcasa para montaje en superficie Blanco RAL 9003.

Dimensiones

• FLM-420-RHV-S Aprox. 126 x 126 x 71 mm (4 96 x 4 96 x 2 8 pulg.)
• FLM-420-RHV-D (con adaptador de carril DIN) Aprox. 110 x 110 x 48 mm (4 33 x 4 33 x 1 89 pulg.)

Peso

• FLM-420-RHV-S Aprox. 390 g (13 8 onzas).
• FLM-420-RHV-D Aprox. 150 g (5 3 onzas).

Condiciones ambientales

• Temperatura de funcionamiento permitida: De -20 C a 50 C (de -4 F a 122 F).
• Temperatura de almacenamiento permitida: De -25 C a 85 C (de -13 F a 176 F).
• Humedad relativa permitida < 96%.
• Clases de equipo segun IEC 60950Equipo clase II

Clase de proteccion segun IEC 60529

• FLM-420-RHV-S IP 54.
• FLM-420-RHV-D IP 30.
