KIDDE KID1460008 KIDDE F_KRLCDCSP - Anunciador Remoto LCD en Español /

KIDDE F_KRLCDCSP - Anunciador Remoto LCD en Espanol / Controles Comunes KID1460008 KRLCDCSP

Resumen

Para Paneles KIDDE

• VS1 VS4
• FX-64 FX-1000

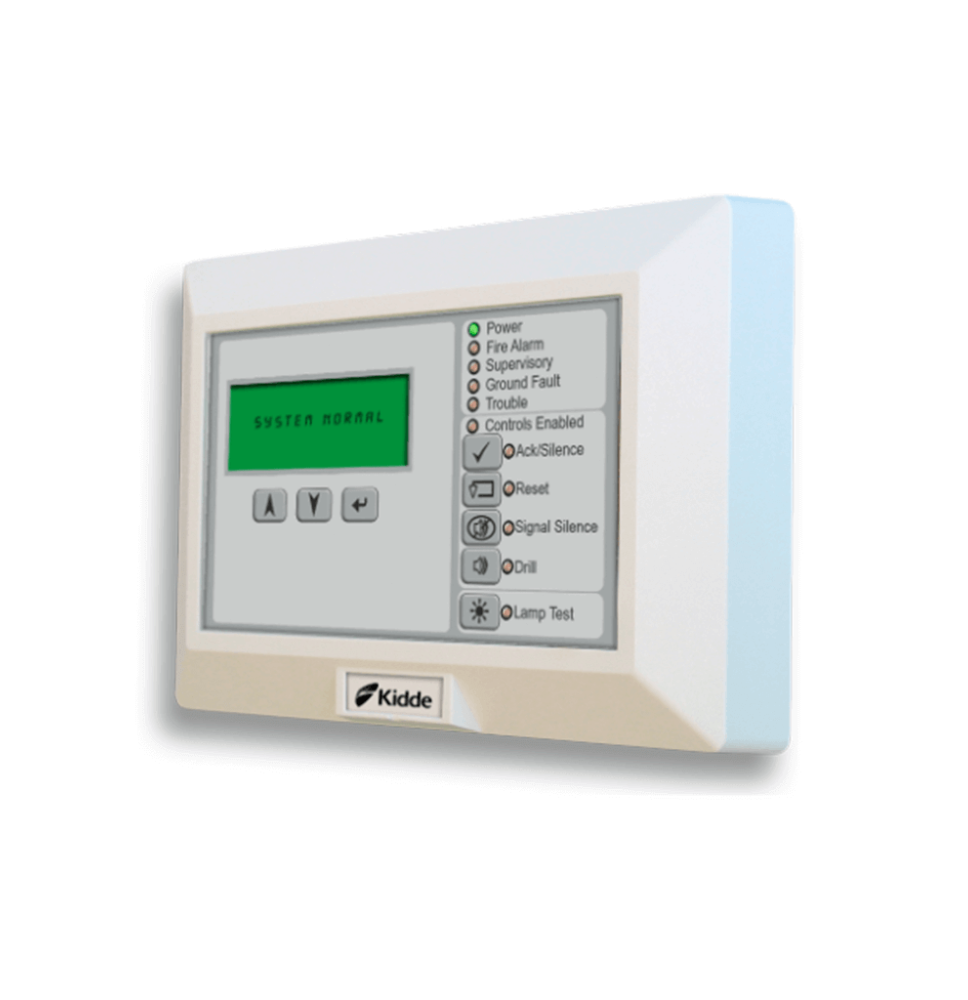

K-RLCD-C-SP Anunciador remoto: Anunciador de texto LCD con controles comunes. Espanol.

Los Anunciadores remotos de la K-R Series proporcionan anuncios remotos para contra incendios y sistemas de alarma de emergencia. Los anunciadores ofrecen funcion de anuncios LCD o LED y pueden incluir controles comunes. El extensor utiliza LEDs. La K-R Series incluye tres modelos de anunciadores y un modelo de extensor. Uno o dos extensores se pueden conectar a cualesquiera modelos de anunciadores.

Caracteristicas

• Los modelos LCD cuentan con una gran pantalla LCD retroiluminada de 4 x 20 caracteres
• Los modelos LED proporcionan 16 pares de LED para anuncio de zona
• El expansor disponible amplia la capacidad con 24 pares de LED
• Se pueden conectar hasta dos expansores a cada anunciador
• LED de estado y zumbador interno estandar en todos los modelos
• Controles comunes disponibles para modelos con pantalla LED y LCD
• Interruptor de llave disponible para desactivar controles comunes
• Montaje en caja electrica cuadrada estandar de 4 pulgadas
• Cableado estandar RS485 Clase B o Clase A
• Gabinetes de una dos y tres posiciones disponible
• Interfaz de anunciador grafico incluye control comun indicadores y 32 LEDS
• No se requiere programacion configure la direccion y la unidad recibe toda la informacion del panel

Funciones

Los anunciadores y extensores se pueden montar en una caja de conexiones electricas estandar de 4 pulgadas utilizando el anillo de montaje suministrado. Tambien se pueden montar en superficie dentro de carcasas de acero con cerradura.

Los anunciadores se comunican con el FACP en el cableado ascendente de datos RS-485. Se puede configurar para comunicacion Clase A o Clase B.

Los anunciadores no proporcionan aislamiento para fallas de tierra. Los anunciadores son unidades autonomas que pueden ser alimentadas por el FACP o por una fuente de poder aprobada.

Los modelos con controles comunes pueden utilizar un conmutador de tecla remoto separado para habilitar o inhabilitar los controles comunes.

Cableado

1. Ranura de instalacion
2. Conmutador DIP
3. Terminales de ENTRADA/SALIDA del Bus del Anunciador
4. Terminales de ENTRADA/SALIDA del cableado ascendente de alimentacion
5. LEDs de comunicacion de transmision y recepcion
6. Terminales del conmutador de tecla remoto
7. Terminales del cable de extensor

Instalacion

1. Anillo de montaje
2. Anunciador
3. Extensor
4. Cuadro electrico
5. Cableado RS-485
6. Cable del extensor

Especificaciones

Voltaje: 24 VCC continua. No utilice las salidas de alimentacion AUX del panel de control que se interrumpen cuando se restablece el panel. La alimentacion debe tener aprobacion UL/ULC para su uso con sistemas de senalizacion para proteccion antiincendios y tener una designacion de valor nominal de 24 CC o 24 FWR Regulada.

Corriente standby: 99 mA

Corriente de la alarma: 115 mA

Circuito del anunciador:

• Clase/Estilo: Clase B Clase B redundante o Clase A
• Tamano del cable: De 14 a 18 AWG (1.0 a 2.5 mm)
• Tipo: Par trenzado minimo de 6 vueltas por pie
• Longitud: 4 000 pies (1 219 m) maximo
• Tasa de baudios: De 9600 a 115200 baudios

Circuito de conmutador de tecla remoto: 5 VCC a 1 mA limitacion de potencia sin supervision

Impedancia de falla de conexion a tierra: 0

Cableado de alimentacion: 14 a 18 AWG (1 0 a 2 5 milimetros cuadrados)

Area de pantalla: 4 lineas de 20 caracteres cada una

Dimensiones (altura x ancho x profundidad): 5-5/8 x 8-1/2 x 1-1/2 pulgadas (14 3 x 21 4 x 3 8 cm)

Montaje: Cajetin cuadrado North American de 4 pulgadas o una carcasa con aprobacion adecuada

Ambiente de operacion:

• Temperatura: 32 a 120F (0 a 49C)
• Humedad relativa: 0 a 93% sin condensacion

K-RLCD-C-SP Anunciador remoto: Anunciador de texto LCD con controles comunes. Espanol.

Para Paneles KIDDE

• VS1 VS4
• FX-64 FX-1000
