Resumen

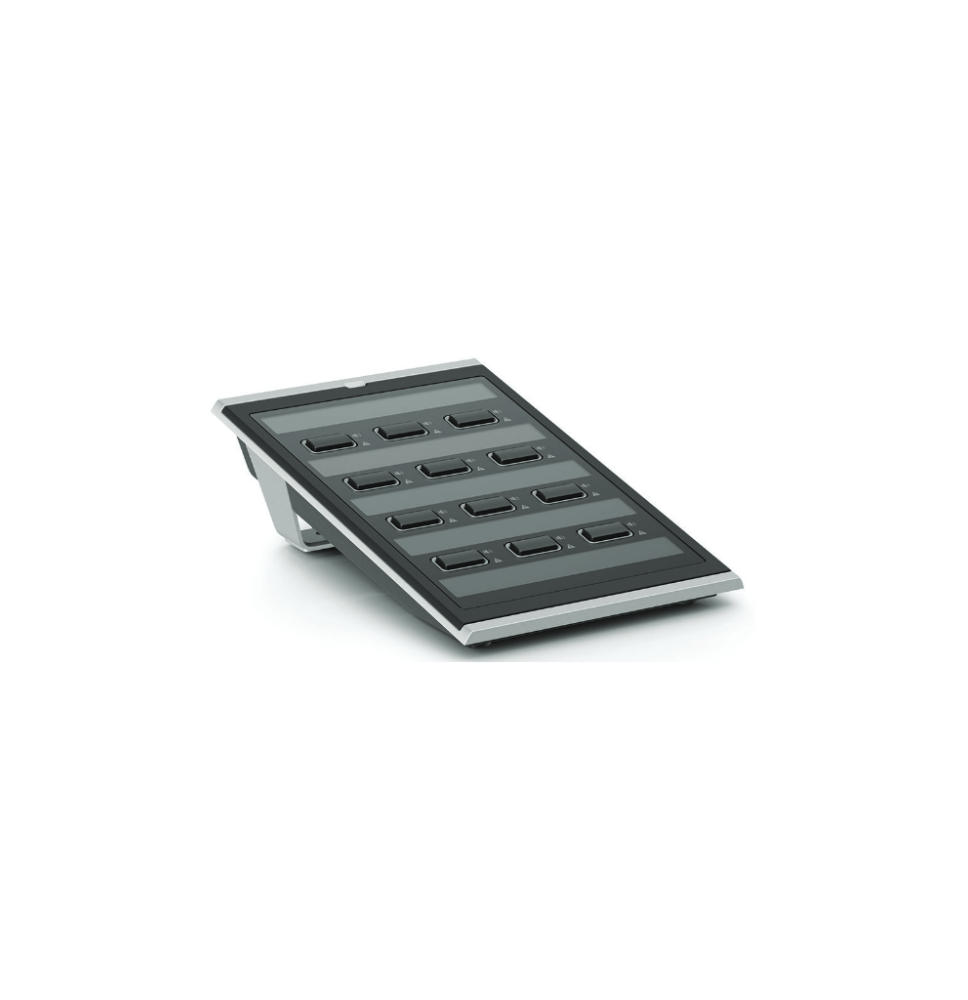

Esta extension de teclado se utiliza en combinacion con estaciones de llamada PRAESENSA para realizar selecciones para llamadas convencionales y de alarma.

Un dispositivo anade doce botones configurables con anillo luminoso. Cada boton tiene dos indicadores adicionales de informacion al usuario relacionados con la funcionalidad configurada de dicho boton.

Es posible conectar hasta cuatro PRA-CSE a una estacion de llamada. El uso de teclados de extension para la seleccion de zona permite que todas las zonas esten accesibles y visibles al mismo tiempo. Muestra una vista completa del estado de las zonas seleccionadas y ocupadas o las zonas con fallos.

La extension de teclado se entrega con una placa de acoplamiento metalica y un cable de conexion para enlazarlo a una estacion de llamada o a otro teclado de extension.

La cubierta frontal se puede quitar facilmente para insertar etiquetas con hasta tres lineas de texto por cada boton y una seccion de encabezado en la parte superior.

Caracteristicas

• Teclado de extension para sobremesa PRA-CSLD y estacion de llamada PRA-CSLW de montaje en pared
• Doce botones con respuesta tactil y funcionalidad configurable
• Anillo luminoso alrededor de cada boton para confirmacion de seleccion
• Indicadores de estado de zona multicolor para botones configurados para la seleccion de zona
• Diseno ergonomico de boton con cubierta frontal extraible para acceder a las etiquetas de los botones

Funciones

Funcionamiento convencional

• Conexion de hasta cuatro extensiones de PRA-CSE cada una con doce botones. Los botones pueden configurarse para varias funciones pero son especialmente utiles para seleccionar zonas y proporcionar una clara vision general de las zonas accesibles y los indicadores LED para cada boton muestran el estado de la zona correspondiente (como si esta seleccionada u ocupada o si presenta fallos).

Funcionamiento de emergencia

• La extension de estacion de llamada cumple las normas para aplicaciones de alarma por voz cuando se configura la interfaz de usuario de bomberos en la estacion de llamada y al menos un PRA-CSE esta conectado a ella.
• Todas las funciones de alarma criticas estan disponibles a traves de los botones para operarios con guantes.
• Todos los indicadores de la extension participan en la funcion de prueba de indicador de la estacion de llamada conectada

Conexion

• Interconexion fiable bloqueada de un solo cable entre la estacion de llamada y la extension y entre extensiones.
• Placa de acoplamiento de metal robusta.
• Todas las extensiones son direccionadas automaticamente de izquierda a derecha.
• Todo el montaje se puede realizar con un destornillador Torx TX10 estandar.

Etiquetado

• Cubierta frontal extraible para sencillo etiquetado con espacio para tres lineas de texto por cada boton.

Especificaciones para arquitectos e ingenieros

La extension de estacion de llamada esta disenada exclusivamente para su uso con sistemas Bosch PRAESENSA. La extension de estacion de llamada ofrece funciones de conexion electrica y mecanica para el uso con una estacion de llamada de sobremesa o de montaje en pared. Proporciona 12 botones configurables para la seleccion de zona y otros fines.

Cada boton tiene respuesta tactil y un indicador de activacion con anillo luminoso junto con un conjunto de LED multicolor para las indicaciones de estado relacionadas con la funcion. La extension de estacion de llamada tiene una cubierta frontal extraible para colocar las etiquetas de boton independiente del idioma tras la cubierta frontal. La extension de estacion de llamada se certifica para EN 5416 e ISO 724016 cuenta con marcado CE y cumple la Directiva RoHS. La garantia minima es de tres anos. La extension de estacion de llamada es un Bosch PRA-CSE.

Certificaciones y aprobaciones

Certificaciones y aprobaciones

Ambitos de regulacion

Ambitos de regulacion

Declaraciones de conformidad

Declaraciones de conformidad

Especificaciones clave

Dimensiones (Alto x Ancho x Fondo) (mm): 62 x 130 x 189 mm

Numero de extension de teclados maximo: 4

Peso (kg): 0.40 kg

Temperatura de funcionamiento (C): -5 50 C

Tension de funcionamiento (VCC): 4.50 5.50 VCC

Tipo de montaje: Sobremesa
